納米微氣泡廢氣處理設備實績案例
納米微氣泡處理系統，它的原理是利用納米微氣泡進行處理。納米微氣泡就是將氣泡納米化，納米微氣泡破裂時會產生負離子，具有強氧化性。利用納米微氣泡處理有機氣體，將氣體分解成二氧化碳和水。再配合納米離子水，能夠進行更高端的處理，例如電廠廢氣處理等。
案例說明
以蘇州美達科技有限公司（以下簡稱“蘇州美達”）為例，蘇州美達現有一套水洗塔廢氣處理系統，由于現有之處理系統以裝置運行及長時間，處理工藝及已處理效能無法符合現有之法規要求。
針對此問題各級相關領導充分認識到當下環境保護的重要性，為響應相關環保主管部門的要求，為提高自身環境保護意識和能力，希冀針對現有之鍋爐廢氣污染源進行技術改造加大治理力度，使其達到環保部門要求的排放標準。為此，昆山納諾環?？萍加邢薰?，在原有設計工藝基礎上設計了改進工藝方案，同時在蘇州美達廠區設計了一套 45000 m3/h 的 NBS 設備進行有機廢氣處理。
治理目標
根據相關環保主管部門的政策，VOCs 經處理后，廢氣排放濃度及排放速率應從嚴執行相關標準規范，其中執行《大氣污染物綜合排放標準》（GB16297-1996）表2二級標準限值，在此，對于苯、甲苯、二甲苯、非甲烷總烴等有機污染物，均從嚴執行排氣筒高度為 12m 時的排放速率。

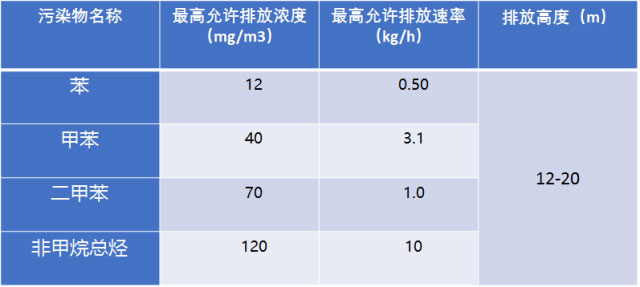

廢氣污染物有組織排放標準限值

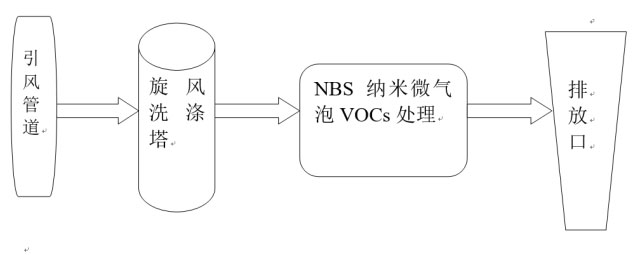

工藝流程
有鑒于貴司噴涂工序使用的油漆大部分為 PE 漆，PE 油漆的特點是粘度比較大，需要對其漆霧進行前處理方可保證處理效果，前處理設備由洗滌塔構成，通過洗滌塔將漆霧祛除，使無漆霧的 VOC 氣體進入微氣泡處理設備。
霧化增氧系統
在高壓水泵的作用下，通過霧化噴頭形成大量水霧，對從進風口進入的漆霧和 VOC 其他進行捕捉和接觸。與待處理的有機廢氣、水霧和微氣泡水進行混合，增強設備的氧化性能，補充處理有機廢氣所需要的氧原子。
納米微氣泡系統
以揚程達 120 米的多級式高壓水泵為動力，通過納米微氣泡發生裝置，產生納米級微氣泡。納米微氣泡由于空化效應，在 9-10 秒時間內潰滅，瞬時產生 4,000k 的熱量值和1,800atm 的高壓，在水中釋放出大量的羥基、自由基，與捕捉到的有機氣體發生機械剪切、熱解、自由基氧化、超臨界水氧化的物理化學反應，達到分解和去除 VOC 氣體的作用。
氣旋及氣液混合
利用軸流風機和旋流板的手段，使得反應槽內的氣相和液相充分混合、形成氣旋，增加有機廢氣與微氣泡水的接觸，增加反應時間，提高有機廢氣去除效率。
砂濾及水循環系統
通過砂濾和水循環系統，實現霧化和微氣泡產生流程水的循環使用，大大減少廢水排放，實現每半月每 60,000m3/h 風量的有機廢氣處理廢水量為 4 噸。
PLC 控制系統
設備全部用電設施利用 PLC 控制系統進行控制，安裝電流超載裝置和漏電保護裝置，有異常情況發生立即斷電，減少人員管理及作業疏忽對工藝和設備的損壞，實現操作更加簡捷、自動化的目的。

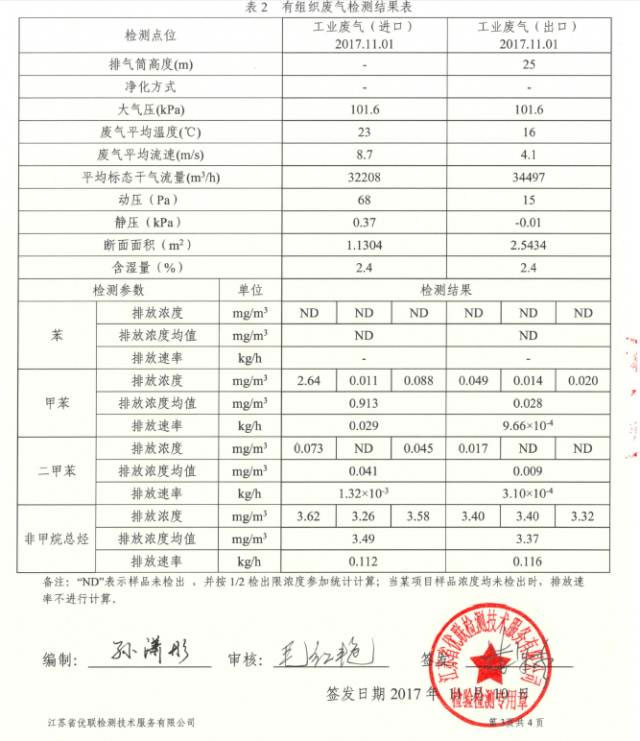

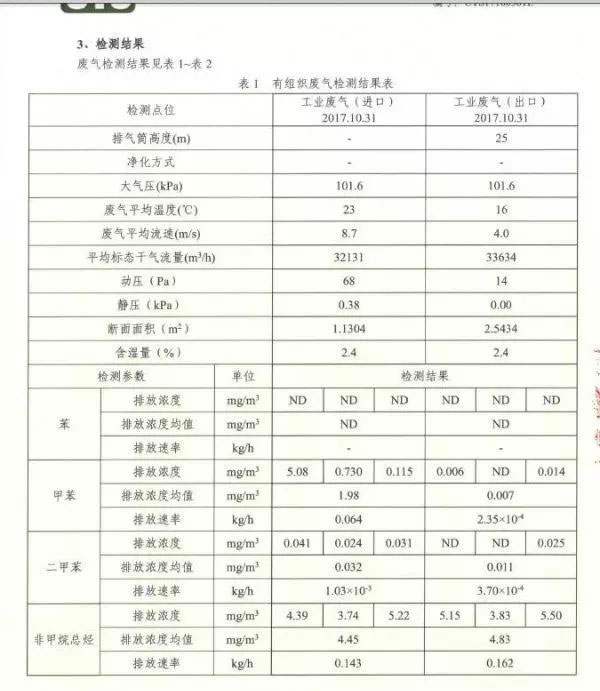

經過納米微氣泡處理實際檢測表
現場設備照片

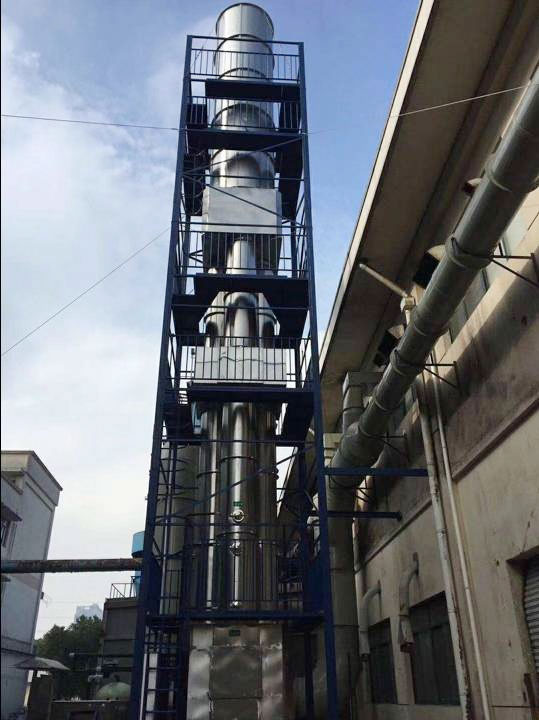

蘇州美達 VOC 廢氣處理系統（現場圖）

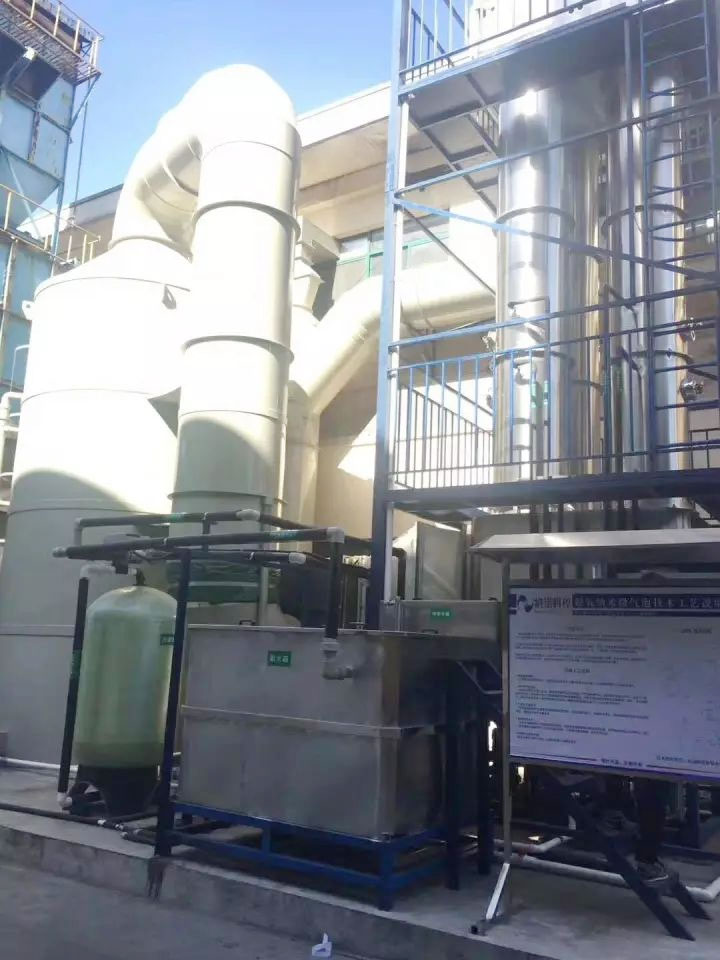

蘇州美達 VOC 廢氣處理系統（現場圖）

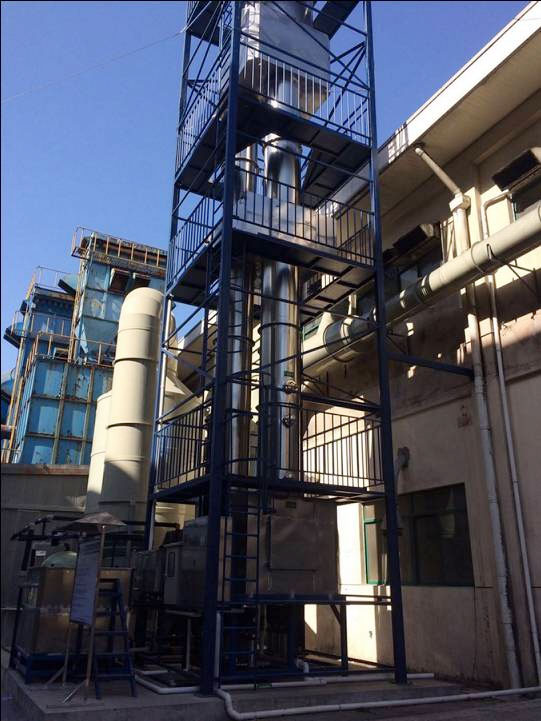

蘇州美達 VOC 廢氣處理系統（現場圖）

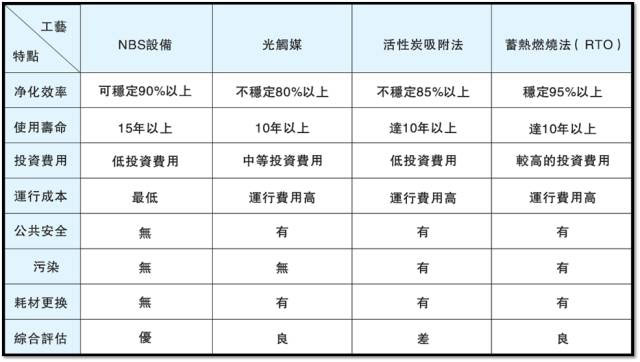

處理方式效能比較
